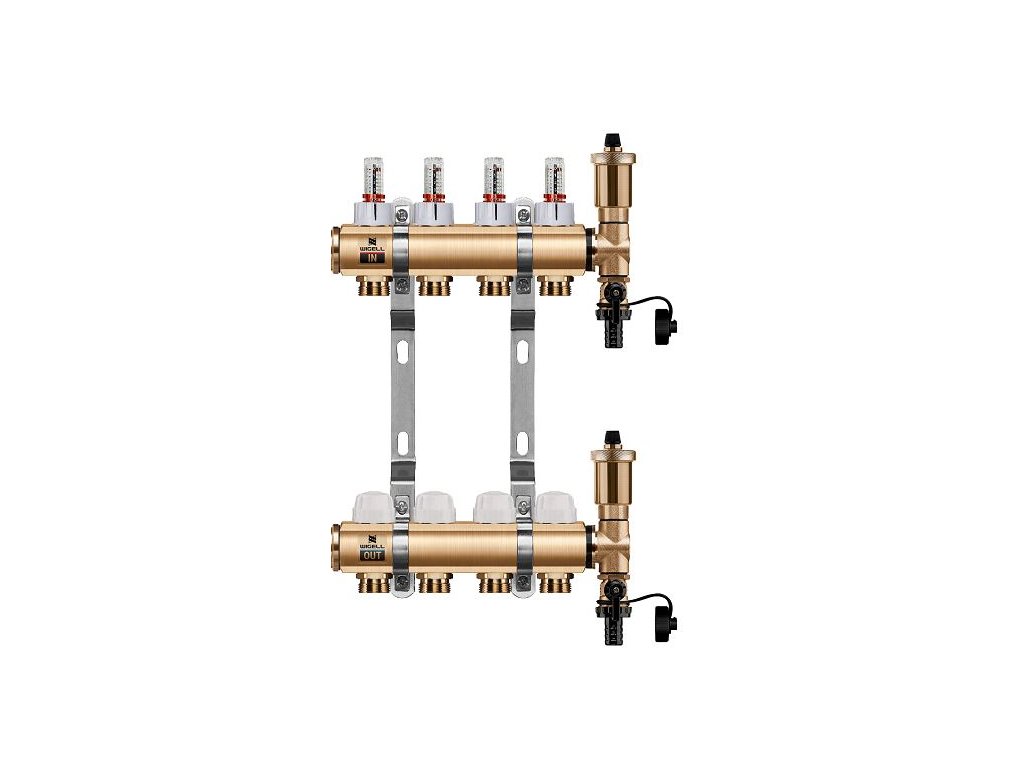

Podlahový rozdělovač WIGELL, 4 okruhy, mosazný + automatické odvzdušňování

Detailní popis produktu

Rozdělovač pro podlahové topení je hlavním komponentem pro rovnoměrné rozdělení tepla v podlahových topných systémech. Varianty rozdělovačů zahrnují různé počty okruhů, obvykle od 2 do 18, a jsou kompatibilní s podlahovým topením v průměrech trubky 16–20 mm.

Rozdělovače Wigell lze namontovat přímo na stěnu nebo pomocí dodaných držáků do skříně rozdělovače. Montážní poloha je libovolná. Na tento rozdělovač můžete pomocí svěrného šroubení připojit trubky PeX-AL-PeX nebo Pe-rt.

Parametry produktu

• Přípustné teploty kapalin: - 10 °C až 120 °C
• Max. pracovní tlak: 4 - 6 barů
• Max. zkušební tlak: 10 barů
• Rozsah měření: 0-5 l/min
• Průtok: 1,12 m3/h
• Připojení vstupu a výstupu: 1"
• Průtokoměry: dvouregulační s možností uzamčení

Výhody rozdělovačů Wigell

• U každého rozdělovače je provedena tlaková zkouška, což zajišťuje jeho spolehlivost a dlouhou životnost.
• Lze zvolit odvzdušňovač manuální nebo automatický.
• Rozměr skříně je přesně určen pro daný počet okruhů a perfektně pasuje.
• Regulační ventily můžete zvolit ve dvou variantách s přípravou pro teploměr, a to rohové nebo přímé.
• Rozdělovač je osazen regulačními ventily, průtokoměry a odvzdušňovači.

                                     Video k tlakové zkoušce.

Potřebujete poradit s výběrem podlahového topení? Přečtěte  si náš článek.

Sestava tohoto rozdělovače se skládá

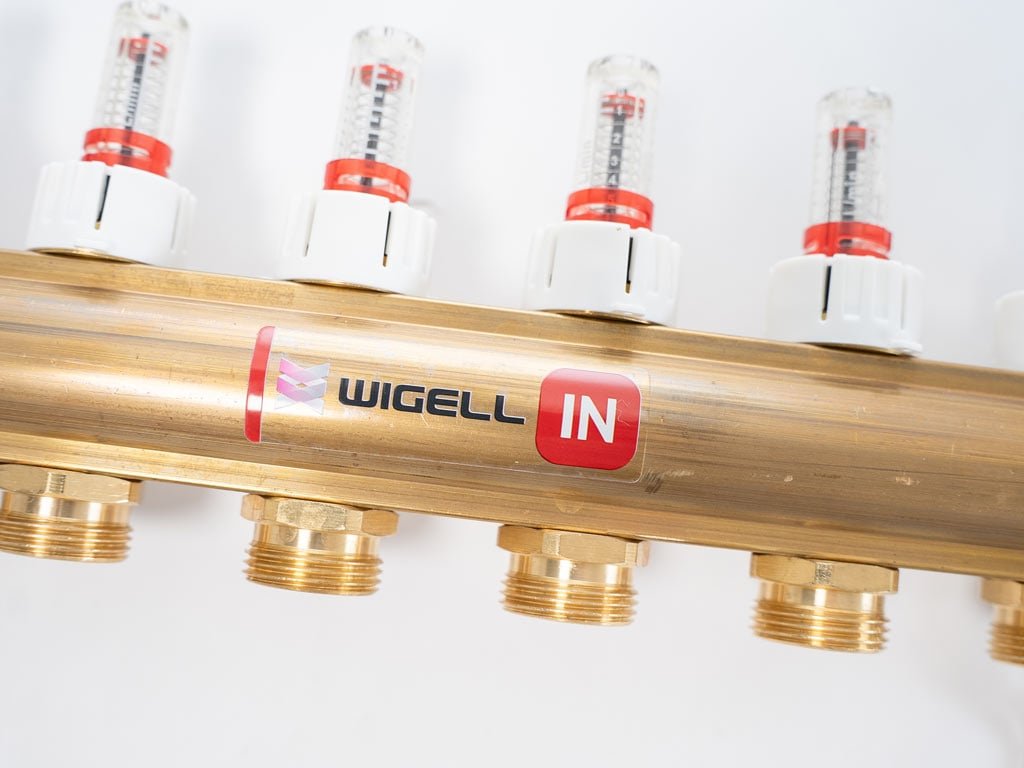

Tělo topné vody:

• průtokoměry zakončené nyplem a spojkou typu PEX 3/4 x 16
• odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem (lze použít i odvzdušňovač na klíč)

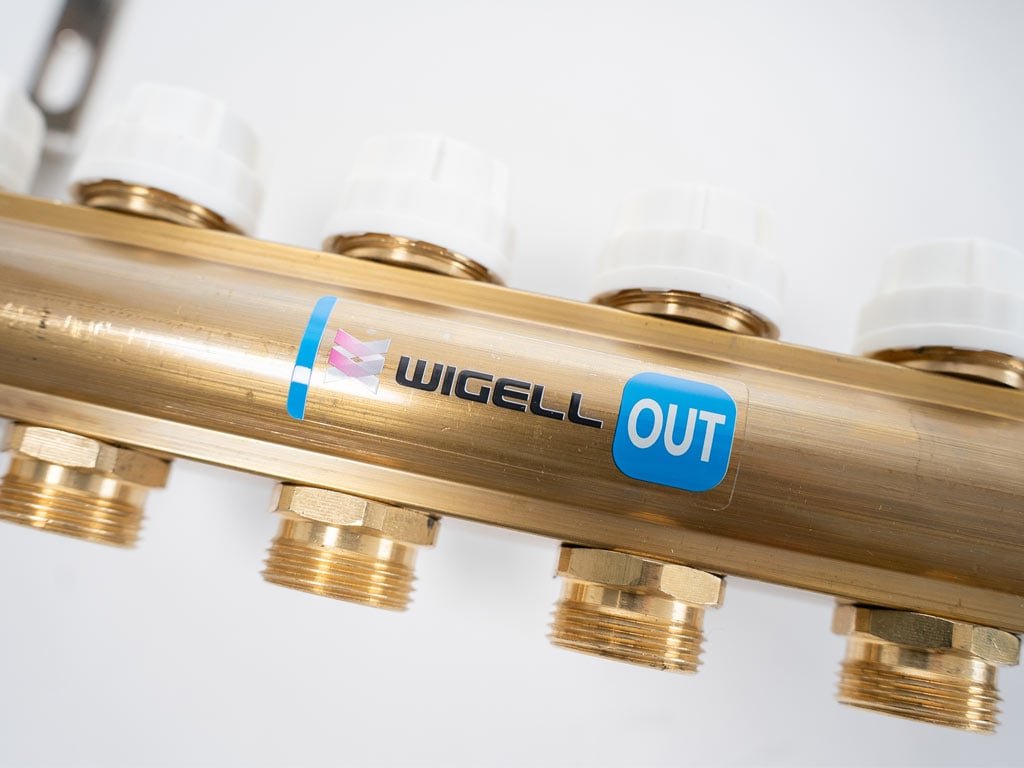

Tělo vratné vody:

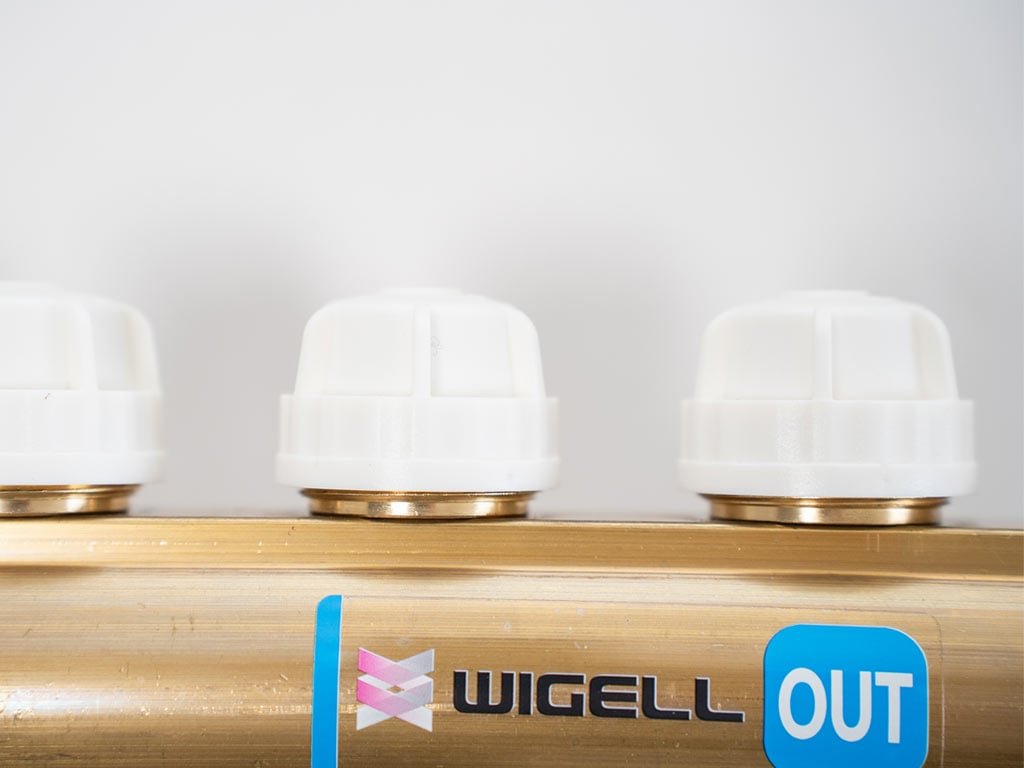

• termostatické ventily M30 x 1,5 - možnost montáže tepelných pohonů
• nyple s namontovanými spojkami typu PEX 3/4 x 16
• odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem

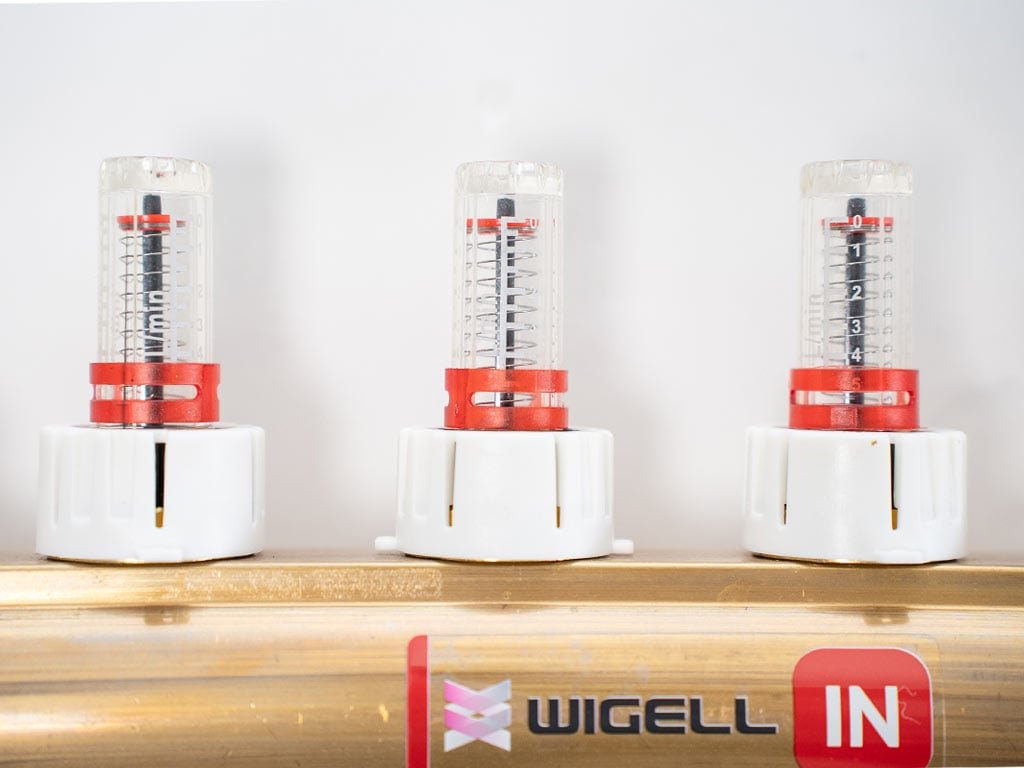

Průtokoměr:

Slouží k nastavení průtoku topné vody v l/min a tím k vyregulování tlakových diferencích jednotlivých topných smyček. Podle směru otočení spodní části průtokoměru, snižujete nebo zvyšujete průtok topné vody nebo jej zcela uzavřete. Na průhledné části průtokoměru hladina vody zobrazuje průtok vody v l/min.  Max. provozní tlak je 1 MPa.

Termostatický ventil:

Termostatické ventilové vložky s ručními hlavicemi slouží k uzavření jednotlivých smyček vytápění. S těmito ručními hlavicemi není možném jednotlivé větve regulovat. Ruční hlavice lze  demontovat a nahradit elektrickými pohony

Odvzdušňovací a vypouštěcí jednotka:

Slouží k odvzdušnění soustavy vytápění. Odvzdušňovací ventil u této jednotky je automatický, lze jej vyměnit za odvzdušňovací ventil na klíč.

Široké množství rozdělovačů Wigell

Pro snadný výběr můžete prozkoumat naši tabulku s různými variantami rozdělovačů, kde naleznete rozdělovače s různým počtem okruhů, průtokoměry a regulačními ventily. Rozdělovače od 13 do 18 okruhů se vyrábí pouze v mosazné variantě.

Co k rozdělovači přikoupit

Ke správnému zapojení je zapotřebí dalšího příslušenství. Níže vybírejte součástky pro připojení, které jsou s tím rozdělovače plně kompatibilní:

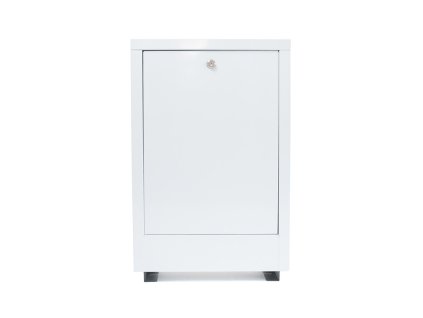

• Podomítkové a nadomítkové stříně
• Směšovací sady (čerpadlo WILO + ESBE ventil) - pro varianty bez již zabudovaného čerpadla
• Kulové ventily při připojení bez oběhového čerpadla
• Kalibrátory
• Svěrné šroubení

V rámci pokládky trubek pak doporučujeme přikoupit ještě:

• Trubky podlahového topení
• Fólie podlahového topení
• Spony pro připevnění podlahových trubek
• Takery a odvíječe
• Dilatační pásky na zeď

Balení a způsob doručení

Produkt Vám doručíme standardní balíkovou přepravou a bude zabalen tak, aby při přepravě nedošlo k jeho poškození. Samotný způsob zabalení závisí na počtu objednaných kusů i dalších položkách objednávky. Samostatný rozdělovač bude nejčastěji zabalen v kartonové krabici a strečové fólii.
